El diagrama de Gantt es una herramienta gráfica que sirve para la gestión de proyectos. Permite planificar, coordinar y supervisar las tareas a lo largo del tiempo. También ofrece una representación visual de las actividades programadas y de la duración de cada una.
Henry Gantt, ingeniero mecánico y consultor de gestión, creó esta técnica en la década de 1910. Desde entonces, el diagrama de Gantt se utiliza en entornos industriales, tecnológicos, educativos y administrativos porque permite representar procesos complejos de una forma sencilla.
¿Qué es un diagrama de Gantt?

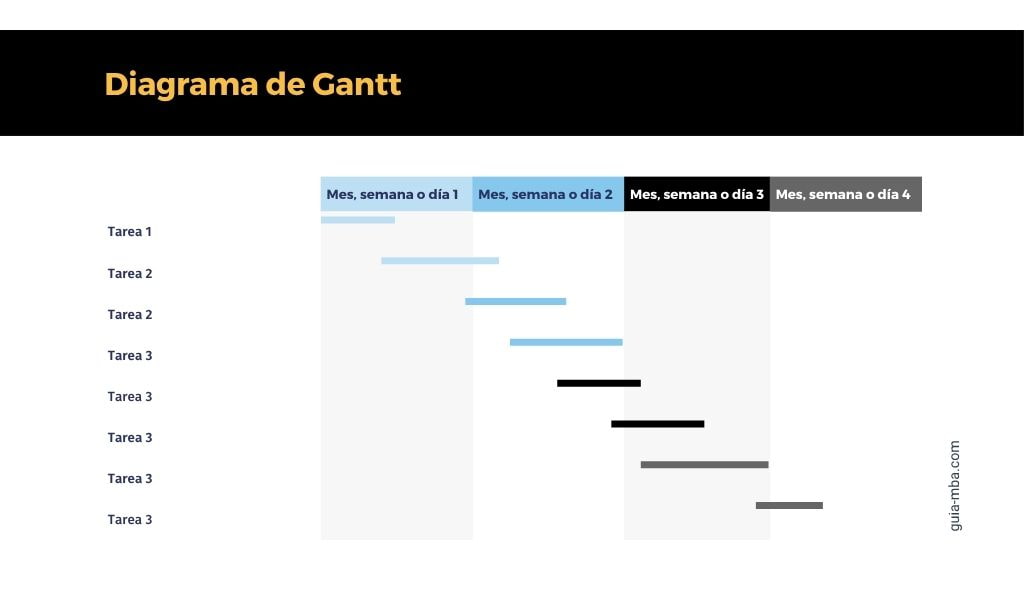

El diagrama de Gantt es una gráfica de barras horizontales donde cada barra representa una tarea del proyecto.
El eje horizontal muestra el tiempo —días, semanas o meses— y el eje vertical enumera las tareas. La longitud de cada barra indica la duración estimada de la actividad.
El resultado permite ver qué tarea debe hacerse, cuándo comienza, cuánto tarda y si existen solapamientos o dependencias entre las diferentes actividades.
¿Para qué sirve el diagrama de Gantt?
La utilidad del diagrama de Gantt va más allá de representar las actividades necesarias para alcanzar un objetivo o completar un proyecto.
El diagrama de Gantt permite dividir un objetivo o un proyecto en tareas claras y medibles, organizar el calendario de ejecución y establecer fechas realistas de inicio y finalización.
También ayuda a asignar recursos, distribuir responsabilidades entre diferentes personas y detectar posibles retrasos antes de que afecten al desarrollo general del proyecto.
Además, permite identificar las tareas críticas, los cuellos de botella y las relaciones de dependencia que requieren especial atención.
La representación visual permite que todas las personas implicadas —desde los gestores hasta los colaboradores— comprendan el estado del proyecto. En entornos con varios equipos o disciplinas, mejora la coordinación, la capacidad de respuesta ante los cambios y la toma de decisiones basada en información actualizada.
Por ejemplo, en un proyecto o plan de negocio (business plan), el diagrama de Gantt permite definir tareas como los estudios de mercado, el desarrollo del producto o la búsqueda de financiación.
También permite asignar responsables y plazos concretos y comprobar si cada etapa se completa a tiempo. Además, permite mostrar a los inversores cómo se estructura y avanza el proyecto de forma clara y profesional.
Elementos principales del diagrama de Gantt
Un diagrama de Gantt bien elaborado incluye los siguientes elementos:
- Listado de tareas: las tareas se dividen en fases o hitos.
- Fechas de inicio y fin de cada tarea: determinan el período previsto para cada actividad.
- Duración: se expresa en unidades de tiempo.
- Dependencias: indican qué tareas no pueden comenzar hasta que otras hayan finalizado.
- Responsables: indican qué personas o equipos se encargan de cada tarea.
- Progreso de la tarea: muestra el avance real mediante un sombreado o un color diferente.
Ventajas y limitaciones del diagrama de Gantt
El uso del diagrama de Gantt ofrece beneficios evidentes. Una de las principales ventajas es la claridad visual con la que muestra el estado del proyecto.
Esta representación permite identificar rápidamente qué tareas están en marcha, cuáles están pendientes y qué elementos podrían provocar retrasos.
La visión de conjunto mejora la toma de decisiones, la gestión del tiempo y la administración de los recursos disponibles. También permite reprogramar las actividades con rapidez cuando aparecen imprevistos.
El establecimiento de plazos definidos y responsabilidades concretas fomenta el compromiso individual y la rendición de cuentas. De esta manera, también contribuye a mejorar el trabajo en equipo y la coordinación de las diferentes actividades.
Si el problema es decidir qué tareas atender primero según la urgencia y la importancia, puedes consultar qué es la matriz de Eisenhower y cómo se aplica.
No obstante, el diagrama de Gantt también presenta limitaciones como herramienta de gestión.
En los proyectos extensos y con muchas tareas, puede resultar difícil de interpretar y mantener actualizado. La utilidad depende de una revisión constante, especialmente en entornos donde los cambios son frecuentes.
Además, el diagrama de Gantt no indica la carga de trabajo ni el esfuerzo necesario para completar cada actividad.
En caso de retrasos, tampoco permite saber con exactitud cómo quedará afectado el resultado final del proyecto. Para obtener esa información pueden utilizarse herramientas complementarias como el método del camino crítico o el análisis PERT. Estas herramientas ayudan a identificar las tareas clave y a evaluar el efecto de los retrasos sobre los plazos generales.

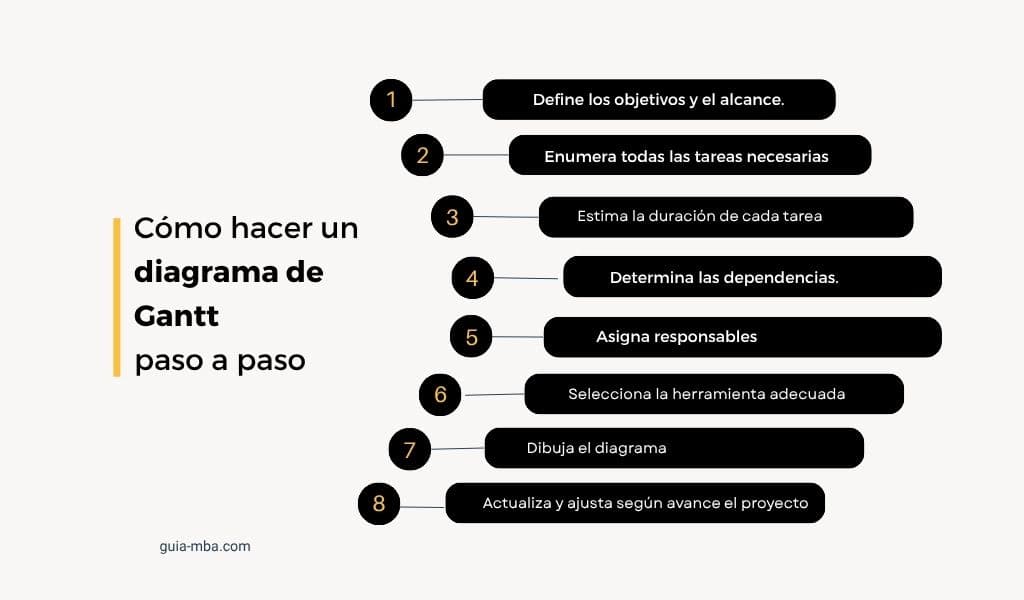

Cómo hacer un diagrama de Gantt paso a paso
- Define los objetivos y el alcance. Antes de empezar un diagrama de Gantt, debes tener claro qué quieres lograr, cuáles son los objetivos y cómo se divide el proyecto en fases.
- Enumera todas las tareas necesarias. Haz una lista detallada de cada acción que debe completarse. Cuanto más específica sea cada tarea, más útil será el cronograma.
- Estima la duración de cada tarea. Calcula cuántos días u horas necesitará cada actividad. Ten en cuenta los recursos disponibles y la experiencia previa.
- Determina las dependencias. Identifica qué tareas dependen de otras y cuáles deben realizarse siguiendo un orden determinado. Este paso de priorizar las tareas permite representar correctamente la secuencia del trabajo.
- Asigna responsables. Establece quién se encargará de cada tarea del diagrama de Gantt. Esto mejora la coordinación y el seguimiento del trabajo dentro del equipo.
- Selecciona la herramienta adecuada para hacer el diagrama de Gantt. Puedes utilizar papel, una hoja de cálculo como Excel o Google Sheets, o una aplicación especializada como Microsoft Project, Trello, TeamGantt, Notion o ClickUp.
- Dibuja el diagrama de Gantt. Representa las tareas mediante barras horizontales colocadas según el calendario. Refleja correctamente la duración y las dependencias.
- Actualiza y ajusta el diagrama según avance el proyecto. Supervisa el progreso, incorpora los cambios y corrige las desviaciones para mantener el plan de acuerdo con la situación real.
Herramientas digitales para crear diagramas de Gantt
Existen numerosas herramientas para crear diagramas de Gantt y cada una ofrece características diferentes.
Microsoft Project es una opción completa para los proyectos complejos que requieren varios niveles de planificación.
TeamGantt, en cambio, destaca por una utilización sencilla y una interfaz fácil de entender. Por estas características, puede resultar adecuado para pequeñas empresas y equipos ágiles.
Trello, combinado con la extensión Planyway, ofrece una solución visual y flexible para los equipos que ya trabajan con tableros Kanban.
ClickUp y Notion permiten trabajar con diagramas de Gantt junto con documentos, tareas, calendarios y otros elementos relacionados con el proyecto.
Por último, Smartsheet es una plataforma en la nube que combina la apariencia de una hoja de cálculo con funciones avanzadas de colaboración, automatización y seguimiento en tiempo real.
Aplicaciones prácticas del diagrama de Gantt
El diagrama de Gantt se utiliza en diferentes ámbitos para organizar proyectos de forma visual y estructurada:
- Ingeniería y construcción: permite planificar las fases de una obra, coordinar equipos de trabajo y establecer plazos realistas para cada etapa del proyecto. Es especialmente útil en las obras civiles, la edificación, el mantenimiento industrial y los proyectos de infraestructura.
- Educación: permite organizar planes docentes, gestionar asignaturas y planificar trabajos de investigación o tesis. También puede utilizarse en proyectos interdisciplinares y en la programación académica de cursos o programas formativos como los másteres o los MBA (Master in Business Administration). En estos programas, la gestión eficiente del tiempo y de las tareas es necesaria tanto para el profesorado como para el alumnado.
- Marketing: ayuda a coordinar campañas, gestionar calendarios de contenidos y controlar fechas clave en los lanzamientos de productos. También permite coordinar el trabajo entre departamentos como diseño, contenidos, publicidad o redes sociales.
- Recursos humanos y gestión de equipos: en el ámbito de la gestión de recursos humanos, permite planificar la carga de trabajo de cada persona, organizar turnos o fases de participación en proyectos y coordinar procesos de selección o formación interna. También ayuda a repartir las tareas dentro del equipo, organizar mejor el tiempo, evitar la sobrecarga de determinados perfiles y mejorar la coordinación entre departamentos.
- Tecnología y desarrollo: se utiliza para realizar el seguimiento de sprints en metodologías ágiles, establecer hitos de entrega, controlar el avance de las tareas durante el desarrollo de software y definir la hoja de ruta de un producto digital.
- Dirección estratégica: se emplea para planificar y supervisar la ejecución de planes a medio y largo plazo, alinear objetivos entre departamentos y realizar el seguimiento de iniciativas clave. También permite comprobar que los recursos se destinan de acuerdo con las prioridades de la organización. En el contexto de la dirección estratégica de una empresa u otro tipo de organización, el diagrama de Gantt es una herramienta visual eficaz para coordinar acciones y conseguir los objetivos establecidos.
El diagrama de Gantt sigue siendo una herramienta fundamental para visualizar, organizar y controlar el desarrollo de cualquier proyecto.
Una de las principales ventajas está en la claridad con la que representa las tareas y los tiempos. De esta manera, las personas implicadas pueden entender el estado del proyecto con mayor rapidez.
Cuando se utiliza correctamente, el diagrama de Gantt permite anticipar retrasos, redistribuir esfuerzos y alcanzar los objetivos dentro de los plazos establecidos.
